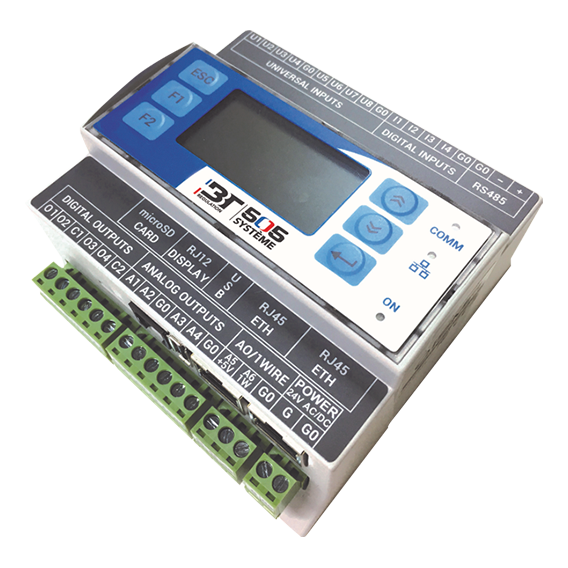

- Le régulateur 505 système permet la mise en cascade de deux chaudières, deux réseaux chauffage et une commande production eau chaude sanitaire.
- Idéal pour la mise en cascade d’une chaudière basse température et d’une chaudière modulante HPE.
- Totalement évolutif avec l’adjonction de modules optionnels.
- Communiquant, il offre de nombreuses possibilités de télégestion à moindre coût.
- Optimiseur de relance intégré éligible au CEE
Caractéristiques techniques
| Tension d'alimentation | 24V AC/DC ±20% |
| Consommation | 7.5 VA / 5W |
| Types de régulateur | Régulateur impulsionnel, Régulateur contrôleur PI |
| Fonctions intégrées | 3 horloges de commutation, rampe consigne |
| Ecran LCD | LCD rétro-éclairé, 8 lignes de 20 caractères |
| Entrées | 1 entrée analogique pour sonde extérieure LG NI1000, 1 entrée capteur 4-20mA, 0-10Vdc, 2 entrées digitale (contacts secs libres de potentiel) pour activation de la modulation et arrêt externe |
| Sorties | 2 sorties relais de commutation, 1 sortie 3 points, 1 sortie 0-10Vdc |
| Communication | 2 ports IP switch Ethernet, 1 port RS485 |
Fonctions intégrées

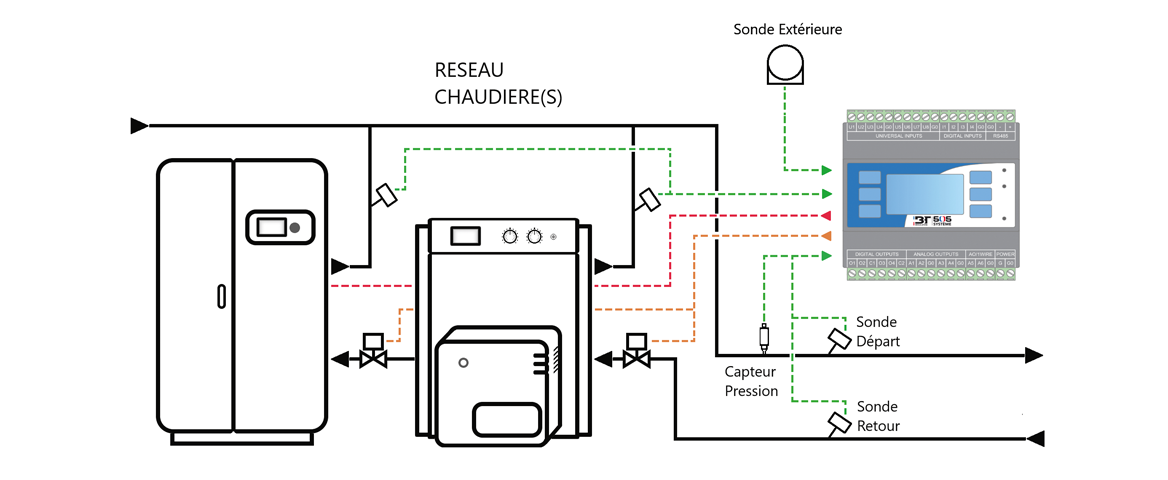

Fonction Cascade
Jusqu’à 2 chaudières en cascade
- Commande 1 et 2 allures
- Modulation 3 Points
- Modulation 0-10V
- Gestion temporisée de la commande de charge chaudière

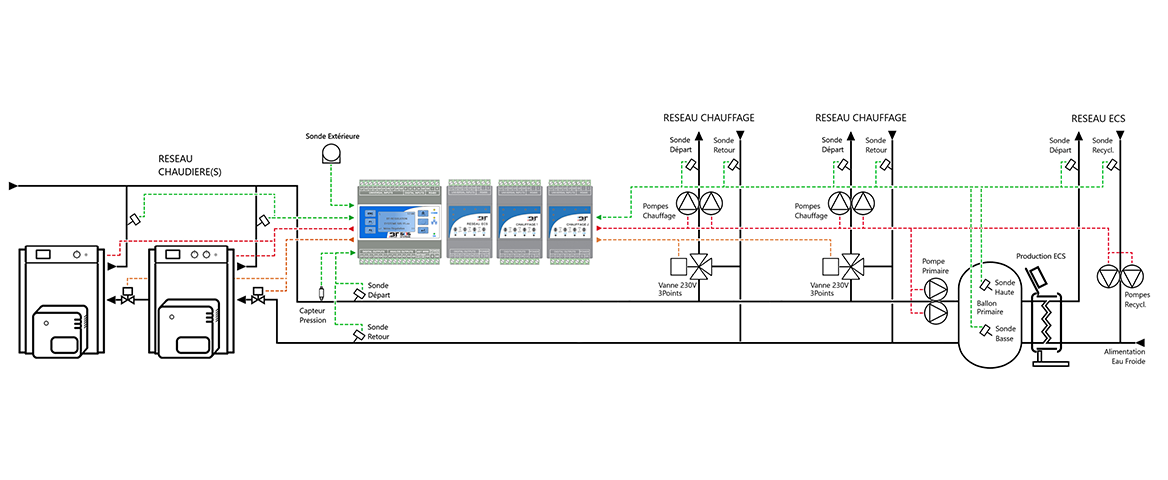

Réseaux Chauffage
Jusqu’à 2 modules d’extension réseaux de chauffage
- Fonction Loi d’eau avec optimiseur de relance
- Commande vanne 3 Points
- Commande vanne 0-10V
- Commande de pompes chauffage avec gestion de la permutation automatique
Permutation Chaudières
Le régulateur permet la gestion de permutation automatique des chaudières pour harmoniser les temps de fonctionnement et le basculement en cas de défaut.
Puissance adaptative
Prise en compte par la régulation cascade de la différence de puissance nominale de chaque chaudière.
Limiteur extérieure
Limitation du nombre de chaudières actives selon la température extérieure.
Gestion de production ECS
Le régulateur permet la gestion de charge d’un ballon de stockage primaire pour les besoins calorifiques d’une production d’eau chaude sanitaire.
Optimiseur de relance
La fonction Optimiseur permet d’anticiper automatiquement les heures de basculement de consigne d’ambiance en fonction des conditions atmosphériques et de l’inertie du bâtiment.
Dimensions
| Dimensions | 106 x 110 x 62 mm |
| Fixation | Rail DIN, fixation murale |
| Boitier | Plastique ABS |
| Indice de protection | IP 40 |
| Température utilisation | 10 °C à +50 °C |
| Température stockage | -40 °C à +85 °C |
| Humidité de fonctionnement | 5% à 95% sans condensation |
