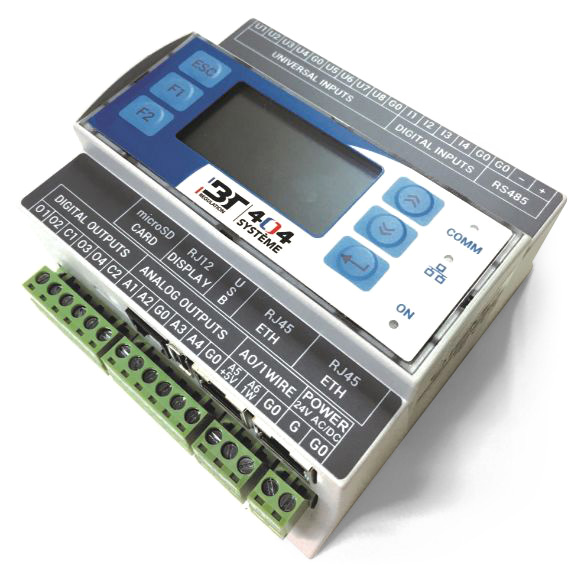

- Le régulateur 404 système est dédié au contrôle des installations de chauffage et production eau chaude sanitaire.

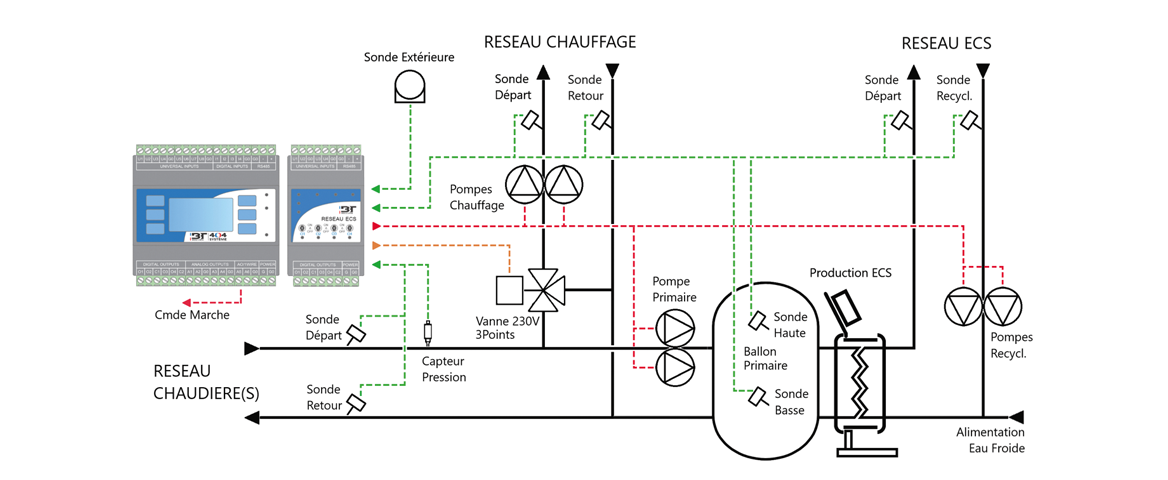

- Peut gérer jusqu’à trois réseaux de chauffage régulés ainsi que la commande de charge d’un ballon de stockage primaire ECS.
- Equipé d’une sortie de consigne 0-10V, il est le complément idéal d’une chaudière modulante ou d’un système de cascade.
- Communiquant, il offre de nombreuses possibilités de télégestion à moindre coût.
- Totalement évolutif avec l’adjonction de modules optionnels
- Optimiseur de relance intégré éligible au CEE.
Caractéristiques techniques
| Tension d'alimentation | 24V AC/DC ±20% |
| Consommation | 7.5 VA / 5W |
| Types de régulateur | Régulateur impulsionnel, Régulateur contrôleur PI |
| Fonctions intégrées | 3 horloges de commutation, rampe consigne |
| Ecran LCD | LCD rétro-éclairé, 8 lignes de 20 caractères |
| Entrées | 1 entrée analogique pour sonde extérieure LG NI1000, 1 entrée capteur 4-20mA, 0-10Vdc, 2 entrées digitale (contacts secs libres de potentiel) pour activation de la modulation et arrêt externe |
| Sorties | 2 sorties relais de commutation, 1 sortie 3 points, 1 sortie 0-10Vdc |
| Communication | 2 ports IP switch Ethernet, 1 port RS485 |
Fonctions intégrées
Courbe de chauffe
La régulation par courbe de chauffe permet d’adapter les besoins en chaleur du bâtiment en fonction de la température extérieure.
Contrôleur PI
Le régulateur intègre un contrôleur PI pour la gestion de instantanée de vannes motorisées chauffage avec sélection de sortie analogique 0-10Vdc, sortie relais de commande 3 points.

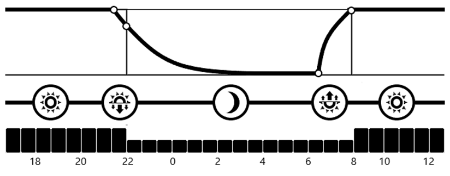

Optimiseur de relance
La fonction Optimiseur permet d’anticiper automatiquement les heures de basculement de consigne d’ambiance en fonction des conditions atmosphérique et de l’inertie du bâtiment.
Entrée compteur
Le régulateur dispose de deux entrées d’impulsion pour raccorder un compteur gaz ou d’un compteur d’eau.
Gestion de production ECS
Le régulateur permet la gestion de charge d’un ballon de stockage primaire pour les besoins calorifique d’une production d’eau chaude sanitaire.
Permutation de pompes
Le régulateur permet la gestion de permutation automatique des pompes pour harmoniser les temps de fonctionnement et le basculement en cas de défaut.
Consigne chaudière 0-10V
Le régulateur dispose d’une convertisseur 0-10V pour la transmission de consigne réseaux vers une chaudière modulante ou un système de cascade chaudières.
Dimensions
| Dimensions | 106 x 110 x 62 mm |
| Fixation | Rail DIN, fixation murale |
| Boitier | Plastique ABS |
| Indice de protection | IP 40 |
| Température utilisation | 10 °C à +50 °C |
| Température stockage | -40 °C à +85 °C |
| Humidité de fonctionnement | 5% à 95% sans condensation |
