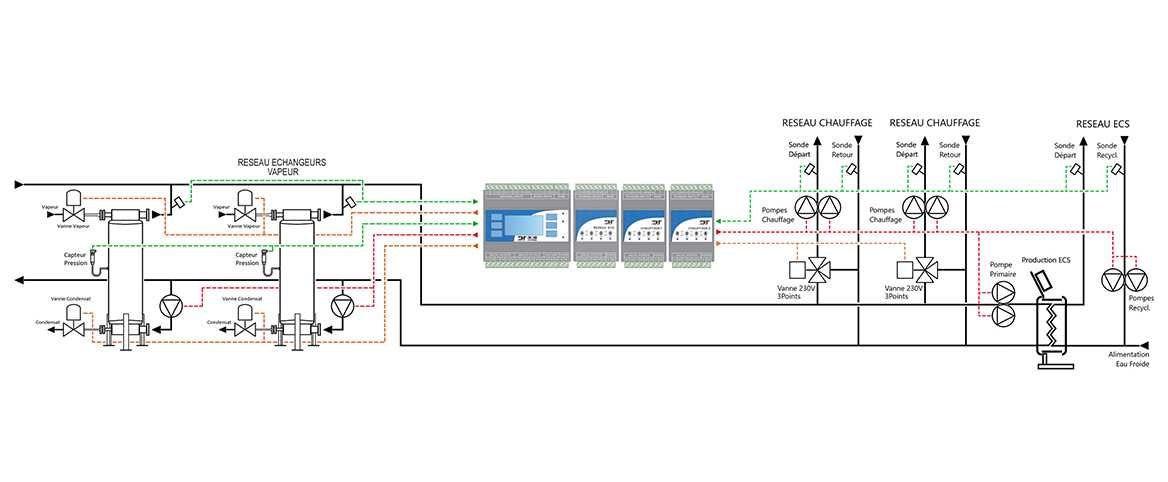

- Le régulateur 308 système permet la mise en cascade de deux échangeurs vapeur, deux réseaux chauffage et une commande production eau chaude sanitaire.
- Communiquant, il offre de nombreuses possibilités de télégestion à moindre coût.
- Totalement évolutif avec l’adjonction de modules optionnels.
- Permet de piloter deux vannes de détente vapeur et deux vannes de régulation condensat.
- Optimiseur de relance intégré éligible au CEE.

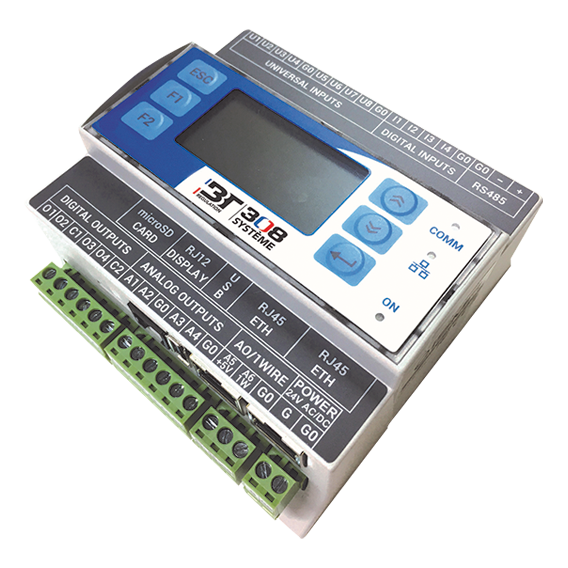

Caractéristiques techniques
| Tension d'alimentation | 24V AC/DC ±20% |
| Consommation | 7.5 VA / 5W |
| Types de régulateur | Régulateur impulsionnel, Régulateur contrôleur PI |
| Fonctions intégrées | 3 horloges de commutation, rampe consigne |
| Ecran LCD | LCD rétro-éclairé, 8 lignes de 20 caractères |
| Entrées | 1 entrée analogique pour sonde extérieure LG NI1000, 1 entrée capteur 4-20mA, 0-10Vdc, 2 entrées digitale (contacts secs libres de potentiel) pour activation de la modulation et arrêt externe |
| Sorties | 2 sorties relais de commutation, 1 sortie 3 points, 1 sortie 0-10Vdc |
| Communication | 2 ports IP switch Ethernet, 1 port RS485 |
Fonctions intégrées

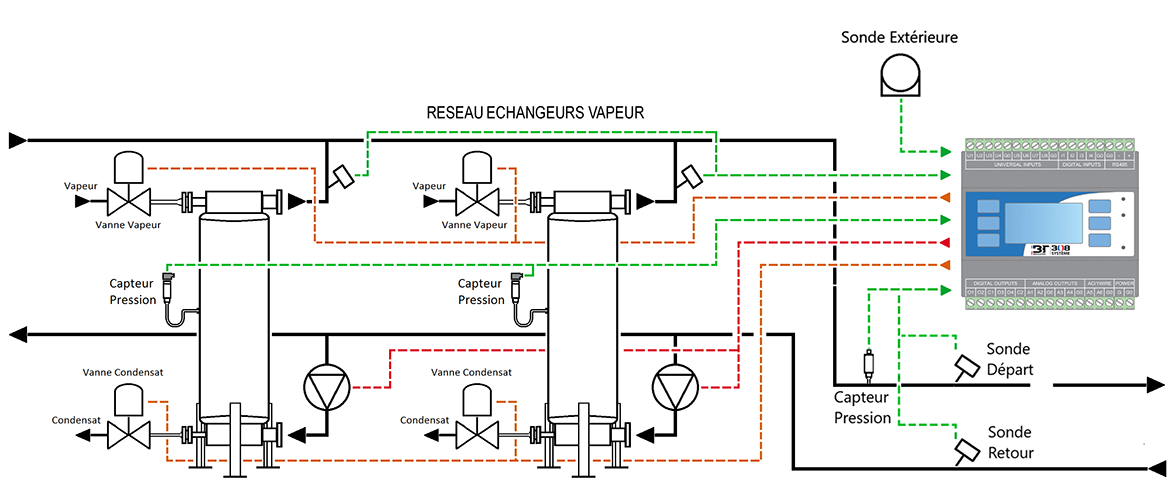

Fonction Cascade
Jusqu’à 2 echangeurs en cascade
- Gestion de la vanne pression vapeur et/ou de la vanne condensat échangeur
- Modulation 3 Points
- Modulation 0-10V
- Gestion temporisée de la commande de charge chaudière
Réseaux Chauffage
Jusqu’à 2 modules d’extension réseaux de chauffage
- Fonction Loi d’eau avec optimiseur de relance
- Commande vanne 3 Points
- Commande de pompes chauffage avec gestion de la permutation automatique
Permutation échangeurs
Le régulateur permet la gestion de permutation automatique des échangeurs pour harmoniser les temps de fonctionnement et le basculement en cas de défaut.
Puissance adaptative
Prise en compte par la régulation cascade de la différence de puissance nominale de chaque échangeur.
Limiteur extérieure
Limitation du nombre de chaudières actives selon la température extérieure.
Commande charge ECS
Le régulateur permet la gestion de charge primaire d’une production d’eau chaude ou d’un ballon de stockage sanitaire.
Optimiseur de relance
La fonction Optimiseur permet d’anticiper automatiquement les heures de basculement de consigne d’ambiance en fonction des conditions atmosphériques et de l’inertie du bâtiment.
Dimensions
| Dimensions | 106 x 110 x 62 mm |
| Fixation | Rail DIN, fixation murale |
| Boitier | Plastique ABS |
| Indice de protection | IP 40 |
| Température utilisation | 10 °C à +50 °C |
| Température stockage | -40 °C à +85 °C |
| Humidité de fonctionnement | 5% à 95% sans condensation |
