- Adapté aux installations de chauffage vapeur basse pression d’immeubles d’habitation et bâtiments tertiaires.
- Gestion des temps de cycles d’enclenchement vapeur en fonction des conditions atmosphériques.
- Optimiseur de relance intégré eligible au CEE.
- Permet de piloter un brûleur ou une vanne motorisée à l’aide des sorties de commande Tout Ou Rien (TOR), 0-10V ou 3 points.
- 3 horloges intégrées pour la gestion des heures d’ambiance confort, des heures d’arrêt et des heures de mise en marche forcée.
- Totalement évolutif et connectable.
Caractéristiques techniques
| Tension d'alimentation | 24V AC/DC ±20% |
| Consommation | 7.5 VA / 5W |
| Types de régulateur | Régulateur impulsionnel, Régulateur contrôleur PI |
| Fonctions intégrées | 3 horloges de commutation, rampe consigne |
| Ecran LCD | LCD rétro-éclairé, 8 lignes de 20 caractères |
| Entrées | 1 entrée analogique pour sonde extérieure LG NI1000, 1 entrée capteur 4-20mA, 0-10Vdc, 2 entrées digitale (contacts secs libres de potentiel) pour activation de la modulation et arrêt externe |
| Sorties | 2 sorties relais de commutation, 1 sortie 3 points, 1 sortie 0-10Vdc |
| Communication | 2 ports IP switch Ethernet, 1 port RS485 |
Fonctions intégrées

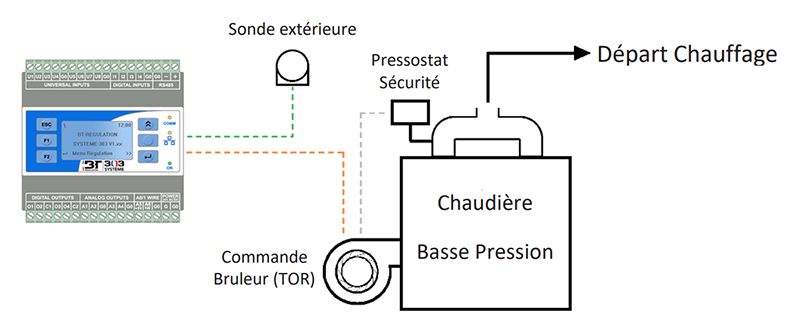

Régulateur impulsionnel
Le régulateur impulsionnel permet une action d’impulsion proportionnelle à la température extérieure. Il est particulièrement adapté aux installations de distribution vapeur basse pression et aux installations de chauffage électrique.

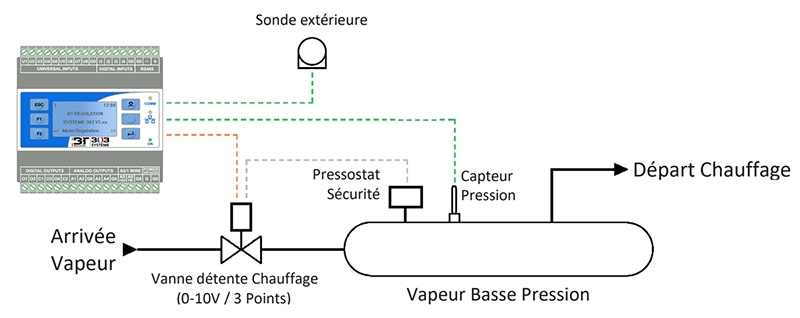

Contrôleur PI
Le régulateur intègre un contrôleur PI pour la gestion instantanée de la consigne de pression vapeur avec sélection de sortie analogique 0-10Vdc ou sortie relais de commande 3 points.

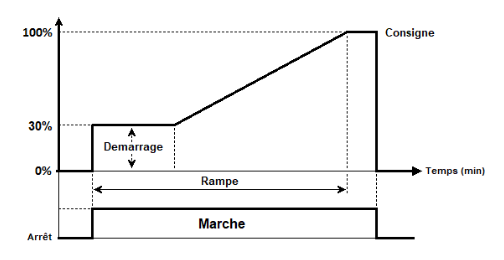

Rampe consigne
La fonction rampe permet à chaque démarrage, une progressivité montante de la valeur de consigne jusqu'à la valeur prédéfinie. Un palier de démarrage minimum peut être prédéfini.
Horloge intégrées
Le régulateur dispose de 3 fonctions horloge journalière qui permette la commutation de consigne d’ambiance, la mise l’arrêt nocturne et 4 plages de relance en marche forcée.
Simulation extérieure
Le régulateur dispose d’une fonction de simulation de la température extérieure pour faciliter le diagnostic et la maintenance.
Auto-détections sonde et capteur
Le régulateur détecte automatiquement la rupture ou le court-circuit de la sonde extérieure et du capteur de pression (4-20mA uniquement). En cas de défaut, le régulateur désactive la fonction associée.
Mode automatique/manuel
Le régulateur dispose d’un mode de fonctionnement manuel qui déroge la régulation impulsionnelle et active les sorties relais et de modulations pour un fonctionnement continu.
Dimensions
| Dimensions | 106 x 110 x 62 mm |
| Fixation | Rail DIN, fixation murale |
| Boitier | Plastique ABS |
| Indice de protection | IP 40 |
| Température utilisation | 10 °C à +50 °C |
| Température stockage | -40 °C à +85 °C |
| Humidité de fonctionnement | 5% à 95% sans condensation |
