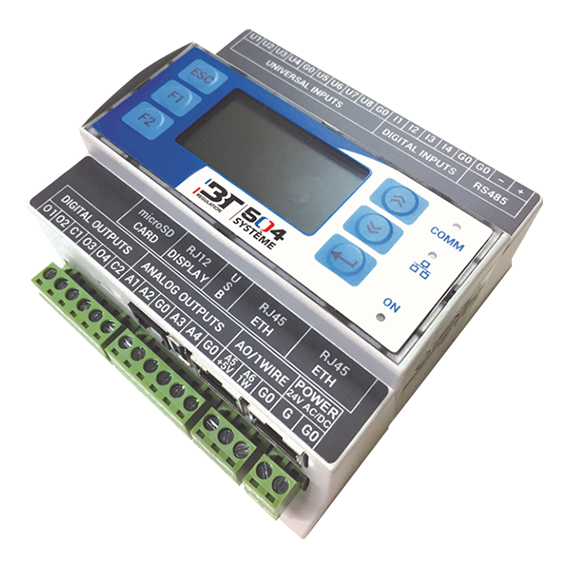

- Le régulateur 504 système est dédié au contrôle des cascades chaudière.
- Avec ces 5 modes de commande indépendants, il permet la mise en cascade de tous types de chaudières.
- Il peut piloter des chaudières équipé de bruleur 1 et 2 allures, modulant ou simplement en consigne 0-10 V.
- Idéal pour la mise en cascade d’une chaudière basse température et d’une chaudière modulante HPE
- Communiquant, il offre de nombreuses possibilités de télégestion à moindre coût.
- Optimiseur de relance intégré éligible au CEE
- Totalement évolutif avec l’adjonction de modules optionnels
Caractéristiques techniques
| Tension d'alimentation | 24V AC/DC ±20% |
| Consommation | 7.5 VA / 5W |
| Types de régulateur | Régulateur impulsionnel, Régulateur contrôleur PI |
| Fonctions intégrées | 3 horloges de commutation, rampe consigne |
| Ecran LCD | LCD rétro-éclairé, 8 lignes de 20 caractères |
| Entrées | 1 entrée analogique pour sonde extérieure LG NI1000, 1 entrée capteur 4-20mA, 0-10Vdc, 2 entrées digitale (contacts secs libres de potentiel) pour activation de la modulation et arrêt externe |
| Sorties | 2 sorties relais de commutation, 1 sortie 3 points, 1 sortie 0-10Vdc |
| Communication | 2 ports IP switch Ethernet, 1 port RS485 |
Fonctions intégrées

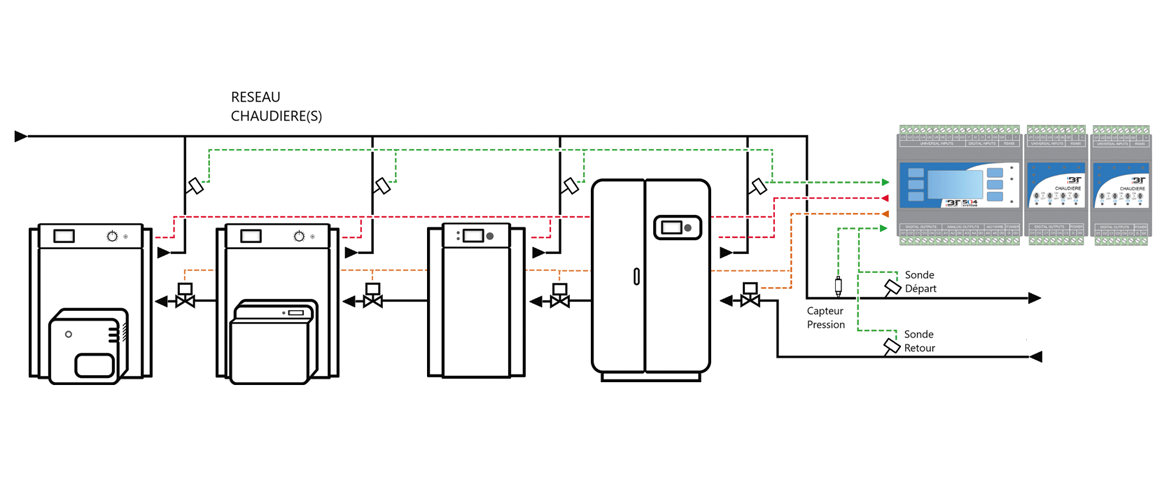

Fonction Cascade
Jusqu’à 4 chaudières en cascade
- Commande 1 et 2 allures
- Modulation 3 Points
- Modulation 0-10V
- Gestion temporisée de la commande de charge chaudière
Puissance adaptative
Prise en compte par la régulation cascade de la différence de puissance nominale de chaque chaudière.
Influence Consigne
Ce paramètre permet d’influencer la consigne chaudière en fonction de l’écart calculé de la température générale sur la consigne cascade.
Permutation Chaudières
Le régulateur permet la gestion de permutation automatique des chaudières pour harmoniser les temps de fonctionnement et le basculement en cas de défaut.
Courbe de chauffe
La régulation par courbe de chauffe permet d’adapter les besoins en chaleur de la cascade chaudières en fonction de la température extérieure.
Limiteur extérieure
Limitation du nombre de chaudières actives selon la température extérieure.

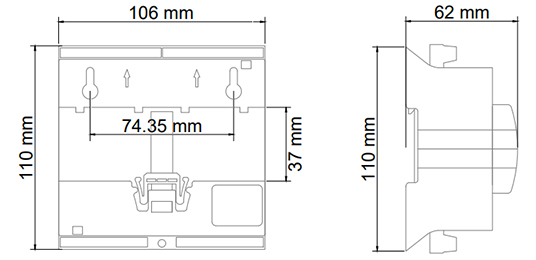

Dimensions
| Dimensions | 106 x 110 x 62 mm |
| Fixation | Rail DIN, fixation murale |
| Boitier | Plastique ABS |
| Indice de protection | IP 40 |
| Température utilisation | 10 °C à +50 °C |
| Température stockage | -40 °C à +85 °C |
| Humidité de fonctionnement | 5% à 95% sans condensation |
